平板硫化机的工作原理是什么？

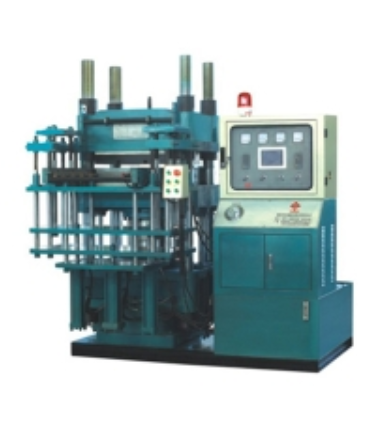

平板硫化机是通过热压使橡胶完成硫化的专用设备，其工作原理涉及机械、热力和化学等多个工程领域。

一、机械系统原理

压力产生系统

液压泵（通常为柱塞泵）将电机机械能转化为液压能，通过控制阀组调节油路，推动柱塞产生所需压力。压力计算公式为：P=F/A，其中P为模腔压力(MPa)，F为液压系统出力(N)，A为制品投影面积(mm²)。

合模机构

四柱式结构最普遍，立柱直径d与最大开合模力F的关系为：d≥√(4F/π[σ])，[σ]为材料许用应力。导向套间隙控制在0.1-0.15mm，确保运动精度。

二、加热系统原理

热传导过程

热量从加热板（表面温差≤±2℃）通过模具传导至胶料，传导速率遵循傅里叶定律：q=-k·ΔT/δ，其中k为模具材料导热系数(W/m·K)，δ为模具厚度(m)。

温度控制

PID调节器根据热电偶反馈信号（精度±0.5℃）控制加热功率，典型温度曲线包括：升温段（5-10℃/min）、恒温段（波动±1℃）、降温段（可控2-5℃/min）。

三、硫化反应机理

交联反应

在140-180℃温度范围内，橡胶分子链在硫磺等交联剂作用下形成三维网络结构。硫化仪检测的t90时间（达到90%交联度）决定设备保压时间。

压力作用

（1）排除胶料中气泡，密度提高3-5%

（2）确保模具型腔完全填充

（3）促进热传导效率

四、能量消耗分析

热能消耗占比约65%，与制品质量成正比：Q=m·c·ΔT（c为橡胶比热容1.6-2.1kJ/kg·K）

机械能耗约占30%，主要来自液压系统

控制系统能耗不足5%

设备运行过程中需实时监控：模具温度场均匀性（红外热成像检测）、压力稳定性（压力传感器采样频率≥10Hz）、时间控制精度（误差<0.5%）。现代先进机型配备能量回收系统，可将开模时的动能转化为电能储存，节能率达15-20%。
